力纜預分支電纜

什么是預分支電纜？預分支電纜有哪些長處？怎么敷設和設備？

預分支電纜是工廠在出產骨干電纜時按用戶規劃圖紙預制分支線的電纜。預分支電纜長處有哪些?預分支電纜怎么設備?預分支電纜是工廠在出產骨干電纜時按用戶規劃圖紙預制分支線的電纜，是近年來的一項新技能產品。

分支線工廠預先制造在骨干電纜上，分支線截面巨細和分支線長度等是依據規劃要求決議，極大縮短了施工周期,大幅度削減資料費用和施工費用,更大地保證了配電的牢靠性。

一、預分支電纜概述
就是在常用的電纜類型上做預分支，比方VV、YJV交聯電纜、防火電纜對分支接頭的氣密性防塵防水等，防止了因電纜接頭引起電纜毛病等。

預分支電纜由四部分組成：
（1）骨干電纜;（2）分支線;（3）分支接頭：（4）相關附件，并具有三種類型：普通型、阻燃型(ZR)、耐火型(NH)。預分支電纜是高層修建中母線槽供電的代替產品，他具有供電牢靠、設備便利、防水性好，占修建面積小、毛病率低、價格便宜、免修理保護等長處，適用于溝通額外電壓為0.6/1KV配電線路中。廣泛應用于高中層修建、住宅樓、商廈、賓館、醫院電氣豎井內筆直供電，也適用于地道、機場、橋梁、公路等供電體系。

預制分支電纜的首要功能：（1）絕緣電阻≥200MΩ；（2）絕緣耐壓≥3.5kV/5min；（3）杰出氣密性與防水性，行將分支接頭浸入水中，在水與電纜芯之間丈量絕緣電阻和工頻耐壓均應契合1和2的要求。

（4）分支接頭的觸摸電阻的小，觸摸電阻與等長的分支線的基準電阻之比值≤1.2；
（5）接頭短路強度大，短路后觸摸電阻比率的改變率鑒≤0.2；（6）ZR-YJV型阻燃預制分支電纜,護套的自熄時刻續≤12s，契合GB12666.5 的要求；（7）NH耐火型電纜除了能在正常的作業條件下供電外，也能在焚燒情況下，堅持90min的正常運轉，契合GB12666.6的要求。（8）VV型電纜的銅芯的最高作業溫度為70℃，YJV型電纜的銅芯的最高作業溫度為90℃；（9）具有優秀的耐腐蝕性，能反抗無機鹽、油、堿、酸和有機深劑對它的腐蝕；（10）YJV型預制分支電纜具有優秀的熱穩定性和抗老化性；（11）GWDZ、WDZA、WDNA、WDZAN-清潔型預制分支電纜具有低煙、低毒、無鹵、耐火等優勝功能。（12）GZR-YJV隔氯層系列分支電纜。具有高阻燃、耐火功能、阻燃功能超越阻燃規范A類。

預分支電纜長處：（1）優秀的抗震性、氣密性、防水性和耐火性。（2）骨干電纜導體無接頭，連續性好，削減毛病發生幾率。（3）選用先進的全機械化壓接技能，防止人為因素的影響。（4）可定制性高，可依據配電體系的配電點的需求設定分支方位。（5）分支體觸摸電阻極小，不受熱脹冷縮的影響。

（6）下降配電本錢及工程造價，經濟指標高，歸納效益顯著。
（7）設備簡潔，施工周期短，比較關閉母線槽大幅度削減設備工時。（8）設備運轉后免保護，在平常不需求作任何保護和保養。

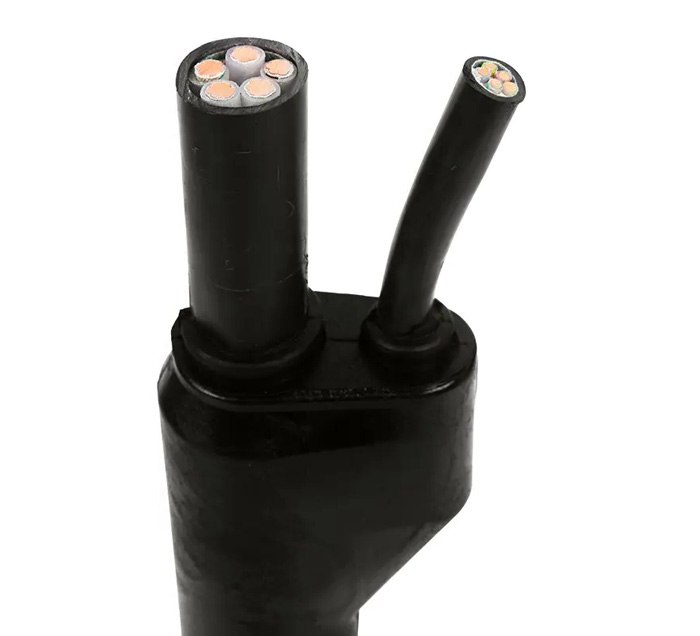

二、預分支電纜結構首要電纜導體、絕緣層、屏蔽層、保護層和預分支電纜銜接體組成，首要應用于電能運送；由于直接在電纜廠加工而成，不必現場剝開電纜做分支，堅持了電纜的完好的電氣功能。以下是電力電纜聯接體結構圖：

分支接頭選用三種類型：U型、C型、O型質量均超國家規范，到達國際水平。預分支電纜的分支開口依據現場需求定制，可向上或向下。（1）類型：YFD-31外形尺寸：180×44×22mm適用電纜外徑：50-150m㎡（2） 類型：YFD-32外形尺寸：240×55×25mm適用電纜外徑：185-300m㎡（3） 類型：YFD-33外形尺寸：180×44×22mm適用電纜外徑：50-150m㎡（4） 類型：YFD-34外形尺寸：240×55×25mm適用電纜外徑：185-240m㎡（5）資料：選用電氣和機械功能優秀的BMC（纖維增強不飽和聚酯團狀模塑料）資料模壓而成。（6） 特色及適用場合：具有防渦流、阻燃、不吸水、高強度、設備便利等。保證電氣豎井中的電纜擺放規整，不呈現穿插擺放現象，既能夠防止渦流損耗發生，也能夠防止因外力或自重使電纜發生移動。用于高層或多層修建電氣豎井中主供電電纜、應急照明電纜的安全固定。因其設備快捷，節約人力、物力，尤其是能夠代替電纜橋架運用，是一款性價比極高的電纜線夾產品。

三、分支電纜選型闡明（1）一般場所或設備的照明及動力輸電干線體系，環境溫度均勻 35 度以下，選用“ VV ”類型或“ ZR-VV ”型。（2）對消防有要求的場所或設備的照明及動力輸電干線體系，環境溫度均勻 35 度以上，選用“ YJV ”型或“ ZR-YJV ”型。（3）對消防有特別要求或消防設備的輸電干線體系選用“ NH-VV ”型或“ NH-YJV ”型。

四、預分支電纜敷設與設備敷設與設備前的預備依據規劃圖紙要求了解確認電纜的敷設方向和方位。(1)擬定施工計劃安排專業施工人員。(2)預備敷設設備的東西設備。(3)核實電纜的類型標準及包裝次序。(4)核實所配附件，分配附件的設備地址施工方。(5)將電纜線盤放在放線架上。(6)當電纜筆直設備時，電纜放線架至于樓下，將電纜經過繩子用卷揚機或滑輪組提高，要求每層樓須有專業施工人員。至于終端后將電纜掛在設備好的掛具鉤上(7)當電纜水平設備時，電纜放線架至于受電方位，將電纜經過專業施工人員(要求每隔兩米一人，在指揮人員)運用人力放設。(8)對預制分支電纜骨干線和分支線按要求對中心部位進行固定。(9)將骨干線、分支線與電器操控設備別離按相序進行銜接。(10)設備結束后整理現場，對預制分支電纜各相所接的各回路，進行絕緣電阻丈量。(11)填寫施工記載。

五、敷設與設備時注意事項（1）敷設時盡量選用順向吊裝，當施工現場遭到限制或有特殊要求時，也可選用逆向放裝。不管哪種放設方法，其過程中不許提早鋪開支線，防止分支體在經過孔洞時刮傷，而且防止遭到過大的機械外力。（2）在提高吊裝時必定挑選于電纜分量4倍以上強度的繩子，敷設結束后首先由上而下的設備固定夾具。（3）敷設設備過程中不能小于25D電纜曲折半徑。（4）固定單芯型預制分支電纜時，制止運用金屬夾具。（5）骨干線和分支線與受電測電器和用電測電器銜接時，有必要運用金屬線夾，并正確的選用線夾的金屬類型。

（6）掛具有必要設備在承重墻體上。
